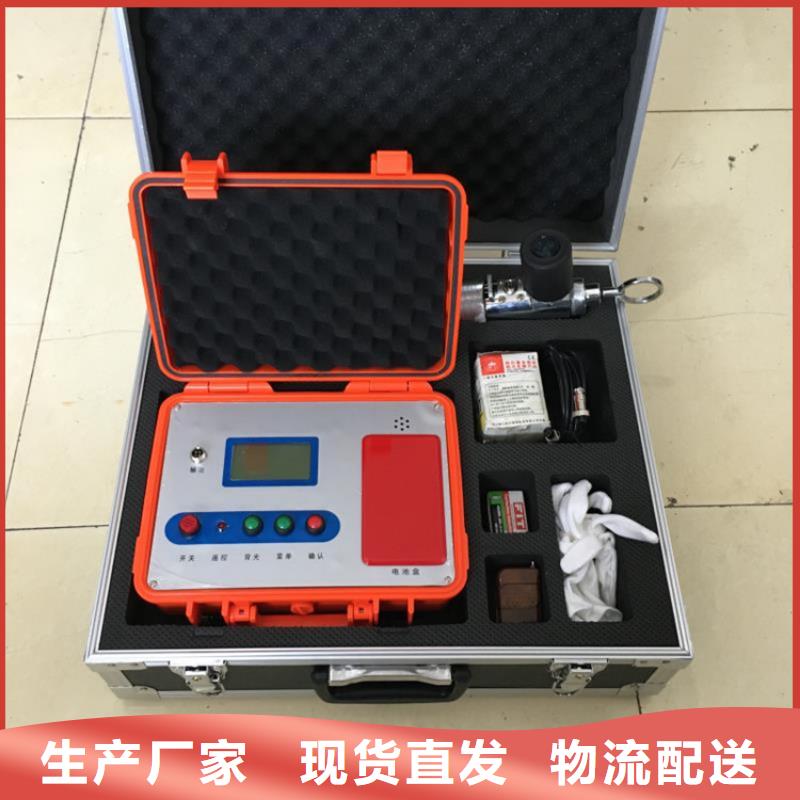

江西吉安电缆故障探测仪 简介一、系统组成电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。故障测试主机包括一体化电脑、低压脉冲产生和数据处理,用于测试故障的距离,也可用来测量电缆的长度和电波在电缆中的传播速度。路径信号产生器产生频率30KHz、幅度30V的断续正弦波信号,用于寻测电缆路径。路径信号接收器用来接收路径信号,用于查找电缆走向和估测电缆埋设的深度。定位仪用于故障点的定位。二、技术性能1、故障测试系统●可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。●可测量长度已知的任何电缆中电波传播的速度。●测试距离:不小于16千米●系统误差:小于0.5米●采样频率:25MHz●小分辨率:0.2米●测试盲区:小于16米●电源:直流12V(免维护电瓶)●重量:5Kg2、路径信号产生器●输出信号频率:30KHz●振荡方式:断续●输出功率:30W●电源:220V±10%●重量:4Kg3、定位仪●测试灵敏度:50Ω内阻的信号源输出300Hz信号,定点仪在维持输出为2V、信杂比优于20:1的情况下输入信号不大于10μv。●输入阻抗:不小于1.2KΩ。●使用2×2000Ω耳机。●工作电压:DC9V±10%。●使用环境温度:-20℃~70℃三、进入与退出系统打开电源开关,稍等后系统进入主控界面。按“测试”按钮进入测试方式;按“帮助”进入帮助系统;按“退出”可退出测试管理系统。关机时请使用windows系统的“开始”、“关闭计算机”。电缆故障测试一、测试原理本仪器采用时域反射(TDR)原理测量电缆故障的距离。对于低阻、开路故障,仪器向被测电缆发射一系列电脉冲,有故障的电缆会在故障点产生一个反射信号(如果没有电缆故障,反射为电缆全长);对于高阻故障,给电缆上加一冲击直流负高压,使故障点产生反射脉冲。



江西吉安电缆故障探测仪把本设备的电源线、高压输出线连接好(注意:接线时,未使用的相线与测试地一起接大地)。 再将设备的保护接地线接变电站的地网,确保接地良好。同时在测试地线上连接好放电棒。2.根据测试目的选择接线方式,将高压输出接线钳和故障电缆连接,具体接线方式请参见配套测距仪和定点仪的使用说明书。3.将调压调整旋钮旋到零位。接通AC220V电源线,打开电源开关,电源指示灯亮。4.根据电缆的故障性质选择放电模式 ,电缆泄漏电流很小的闪络性故障测距时选择直流,其他故障测距时选择单次,定点时选择周期 。5.再次检查接线和设备工作方式是否正确!6.将电压调整旋钮调至零位,零位指示灯点亮,按高压合/分按钮,高压合指示灯点亮,表示高压输入电源已接通。7.根据电缆的耐压水平,调节高压调整旋钮,使高压指示达到规定的电压。电压调整旋钮离开零位后,零位指示灯熄灭。8.选择放电模式:一般单次放电方式是为电缆故障测距设置的,只有按一下单次放电按钮才进行一次放电; 周期放电方式是为故障定点设置的,放电周期约为5秒。9.进行测距或定点时,可根据放电时电压指示变化大小判断故障点是否击穿。当设备对电缆进行一次高压冲击时,若高压指示变化较大,说明故障点已经被击穿;若高压指示变化较小,说明故障点没有击穿。故障点没有击穿时,不能进行故障测距和故障定点,需要进一步调高输出电压。10.工作完毕后,按高压合/分按钮,高压分指示灯亮,设备自动将内部的高压储能电容存储的电荷放掉,之后再关闭电源开关,再用放电棒高对压输出端放电。强烈建议在关闭电源开关之前,将高压调整按钮恢复零位!11.放电完毕后,待高压指示的指示为零,确保仪器不带电后,拆除接线,将线缆等收入附件包,以便下次使用。第四章 维护和质保仪器若有质量问题,仪器主机及附件三年保修。 仪器若在保修期之内因为使用不当造成损坏;或超过保修期发生的产品质量问题,我公司负责维修,维修时只收取更换器件的成本费。超过上述期限,维修时只收取更换的器件成本费。本机没有用户可自行维修的部分,若出现问题,请不要试图自行维修,以免扩大故障,甚至发生触电危险,请立即与本公司联系,以便维修。


江西吉安电缆故障探测仪、在远离故障点时,如果看到是下面的波形图,波形幅度小,仔细的监听,有时能够在电缆全长上都能听到很微弱的啪啪声,且不会随传感器位置的不同而发生变化,那是电缆在高压闪络冲击产生应力造成的震动,其与真正的故障放电声差别很大,注意不要误判。尽量不要将传感器置于电缆本体上进行定点,否则会在电缆任何位置都能听到微弱的啪啪声。3、高压查找路径:高压闪络时,查找故障的同时也查找电缆路径。点击“路径”菜单进行查找,出现“黄色”或“绿色”的圆形方向键图标。操作人员在电缆前进方向寻找路径,每放一次电,显示屏就会显示出电缆动态位置,如果移动太快,定位偏差就比较大。如果出现“黄色”图标,表示在电缆的左侧,这时就要向右侧移动,如果突然变成“绿色”的,表示在电缆的另一侧,这时就能判断电缆位置,其位置误差在10cm左右。“黄色”和“绿色”方向键图标位置,取决于操作人员前进的方向不同会改变,感应测量电缆位置距离10m左右。七、注意事项1、在有条件的情况下,一般应用测距主机粗测出电缆故障距离,再测定电缆埋设路径方向,然后才用此仪器实施定点。按此流程将确保快速准确故障定位,不可在路径不明的情况下实施定点。2.在无测距主机粗测故障距离的情况下,应先用本仪器测定路径后再实施定点。3.探头及主机属精密仪器,绝不可跌落和碰撞。
